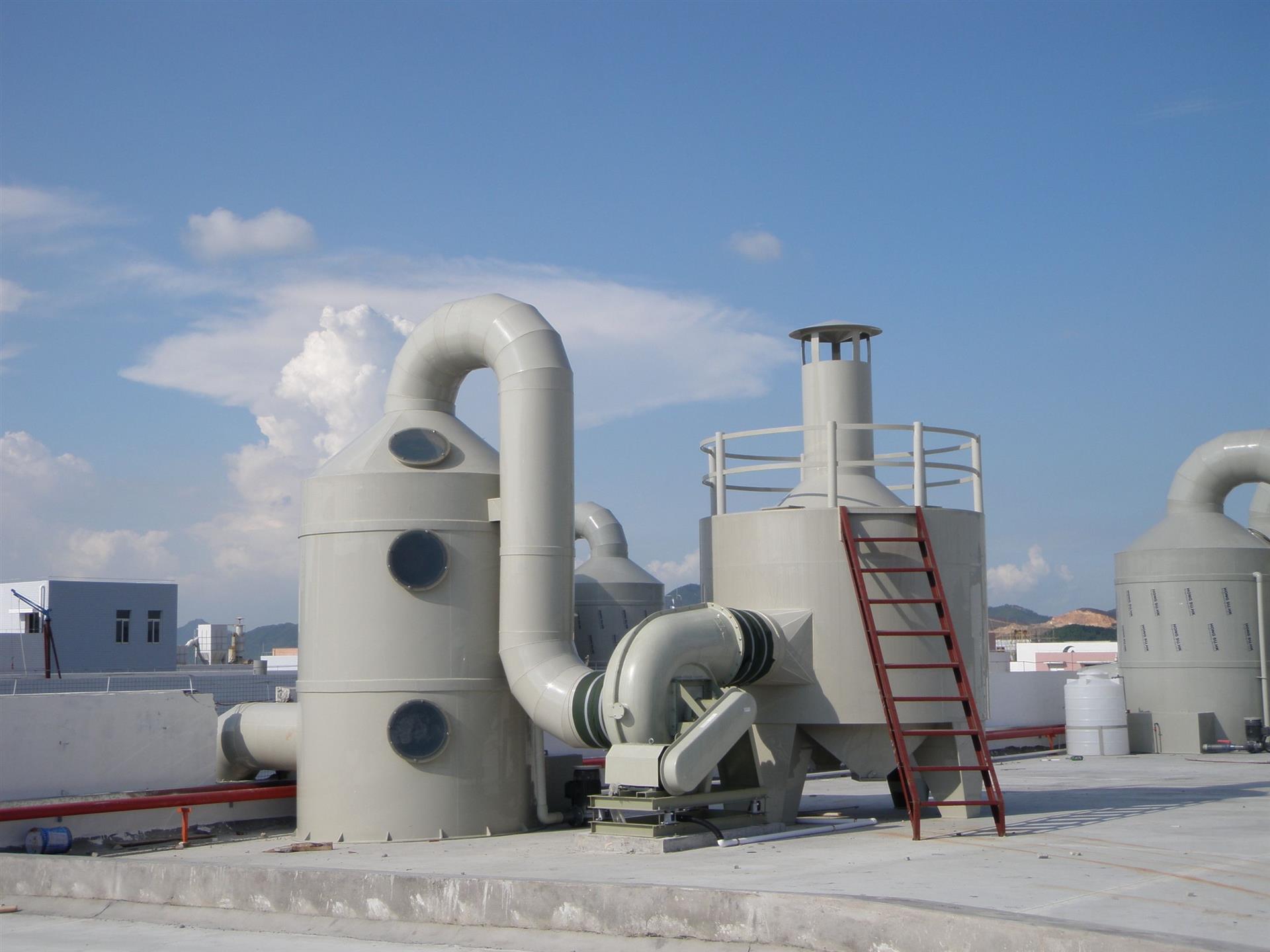

玻璃鋼酸霧凈化塔的計量方法與原理



玻璃鋼酸霧凈化塔是工業廢氣處理中常用的設備，主要用于處理化工、電鍍、酸洗等工藝產生的酸性氣體（如硫酸霧、鹽酸霧、硝酸霧等）。其核心功能是通過氣液接觸實現酸堿中和反應，凈化廢氣至達標排放。以下從計量方法與工作原理兩個維度進行詳細闡述。







 一、玻璃鋼酸霧凈化塔的工作原理



玻璃鋼酸霧凈化塔的凈化過程主要依賴“氣液逆流接觸”與“填料吸附”的協同作用，具體流程如下：



1. 廢氣進入與初步接觸

   含酸霧的廢氣通過風機送入凈化塔底部，自下而上經過進風段，與噴淋系統噴出的吸收液（如氫氧化鈉溶液）在填料層中充分接觸。吸收液通過布液裝置均勻噴灑，形成細小液滴覆蓋填料表面，廢氣中的酸性物質與吸收液發生中和反應（如 ( text{H}^+ + text{OH}^ rightarrow text{H}_2text{O} )），降低廢氣濃度。



2. 填料層的吸附與反應

   填料層（如保爾環、塑料球等）提供***量比表面積，增強氣液兩相的傳質效率。廢氣在填料間隙中迂回流動，與吸收液反復碰撞，酸性物質被吸附并反應生成鹽類（如 ( text{H}_2text{SO}_4 + 2text{NaOH} rightarrow text{Na}_2text{SO}_4 + 2text{H}_2text{O} )），從而實現高效凈化。



3. 除霧與排放

   凈化后的氣體攜帶液滴進入除霧段（如旋流板或擋水板），通過離心力或攔截作用去除水分，***終由風機經排氣口排入***氣。



關鍵參數影響凈化效率

 噴淋密度：單位時間內噴液量需與廢氣流量匹配，通常通過循環泵調節。

 填料類型與高度：填料比表面積越***、填充高度越高，傳質效率越***，但壓降會增***。

 吸收液濃度：如NaOH溶液濃度需控制在2%~6%，濃度過低則中和能力不足，過高則易揮發且浪費。





 二、玻璃鋼酸霧凈化塔的計量方法



計量方法涉及設備設計、運行參數***化及性能評估，需綜合考慮氣液流量、反應效率、壓降等指標。以下是主要計量方法：



 1. 氣液比（L/G比）計算

    定義：單位體積廢氣對應的吸收液用量（( L )為液體流量，( G )為氣體流量），是影響凈化效率的關鍵參數。

    計算方法：

     [

     text{氣液比} = frac{text{吸收液流量（L/s）}}{text{廢氣流量（m}^3/text{s）}}

     ]

     例如，若廢氣流量為1000 m³/h，吸收液流量為50 L/min，則氣液比為 ( frac{50}{1000/60} = 3 , text{L/m}^3 )。

    ***化原則：

      氣液比過小會導致反應不完全，過***則增加能耗和壓降。

      實際工程中需通過試驗確定***值，通常范圍在1~5 L/m³。



 2. 填料層高度與壓降計算

    填料高度：根據廢氣停留時間（( t = frac{V_{text{填料}}}{G} )）和空塔流速（( v = frac{G}{A} )，( A )為塔截面積）設計，確保氣液充分接觸。

    壓降計算：填料層壓降（( Delta P )）與氣液流速、填料類型相關，經驗公式為：

     [

     Delta P = rho_g cdot v^2 cdot h cdot xi

     ]

     （( rho_g )為氣體密度，( xi )為阻力系數，( h )為填料高度）。



 3. 吸收液濃度與更換周期

    濃度監測：通過儲液箱的液位計和化學滴定法定期檢測NaOH濃度，當?shù)陀?%時需補加，鹽濃度超過20%時需更換。

    循環量計算：循環泵流量需滿足 ( Q = L times A )，同時考慮噴淋密度均勻性。



 4. 凈化效率與排放濃度核算

    效率計算：

     [

     text{凈化效率} = frac{text{進口濃度}  text{出口濃度}}{text{進口濃度}} times 100%

     ]

     例如，進口硫酸霧濃度為500 mg/m³，出口降至34 mg/m³，則效率為93.2%。

    排放標準：通常要求出口濃度低于10 mg/m³（以PM計），需通過調整氣液比或填料層高度實現。







 三、設備結構與計量關聯性



1. 噴淋系統設計

    噴頭布局需覆蓋填料層橫截面，避免盲區。采用可調節噴頭（如滑動式調節架）可擴***噴淋范圍，適應不同廢氣流量。

    循環泵揚程需克服塔體高度帶來的靜壓差，通常按 ( H = Delta P + h cdot rho_l cdot g ) 計算（( rho_l )為液體密度）。



2. 填料選型與分層

    多層填料（如保爾環+塑料球）可提高傳質效率，但需分層計算壓降。

    每層填料高度一般不超過3米，以避免壓降過***。



3. 儲液箱容積與液位控制

    儲液箱容積需滿足單次更換周期需求，通常按 ( V = Q times t times k ) 設計（( k )為安全系數，取1.2~1.5）。

    溢流口與排凈口設計可自動維持液位穩定，防止吸收液溢出或排空。







 四、總結



玻璃鋼酸霧凈化塔的計量方法與原理緊密圍繞氣液傳質效率展開，需通過氣液比、填料參數、吸收液濃度等關鍵指標***化設計。實際應用中需結合廢氣成分、流量及排放標準動態調整，同時依靠液位計、濃度檢測等工具實現精準控制。通過科學計量與合理維護，可確保凈化效率穩定達到90%以上，滿足環保要求。
